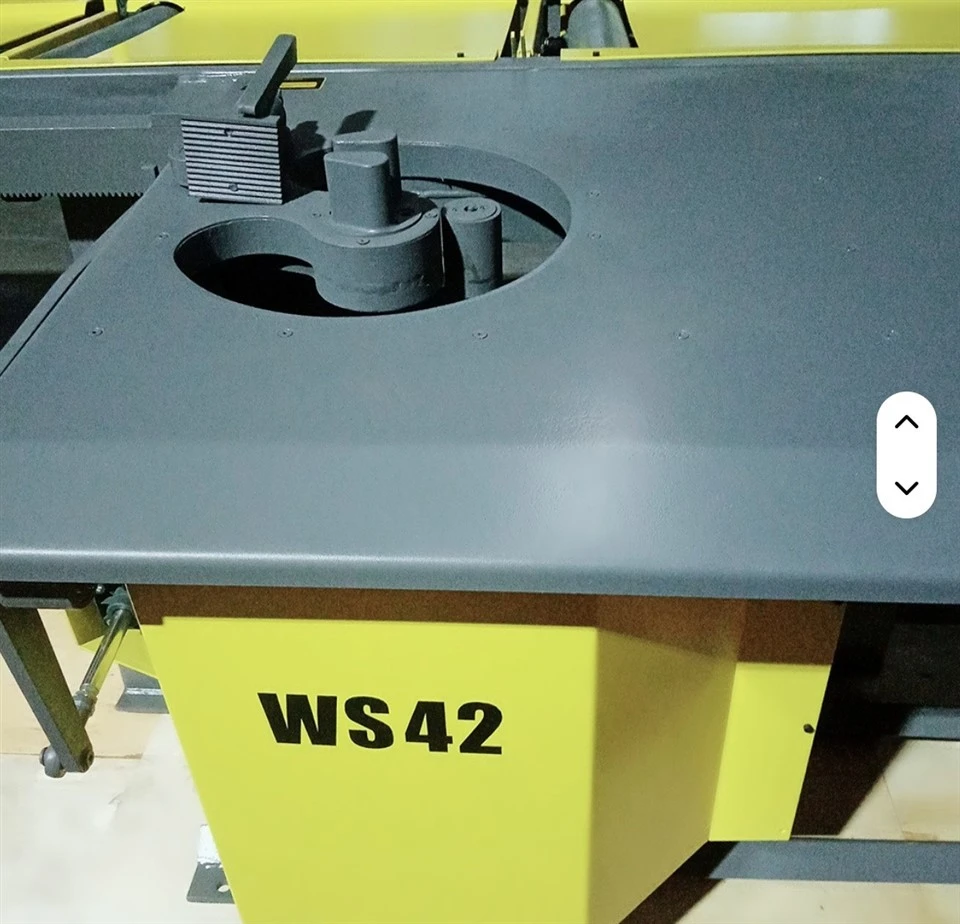

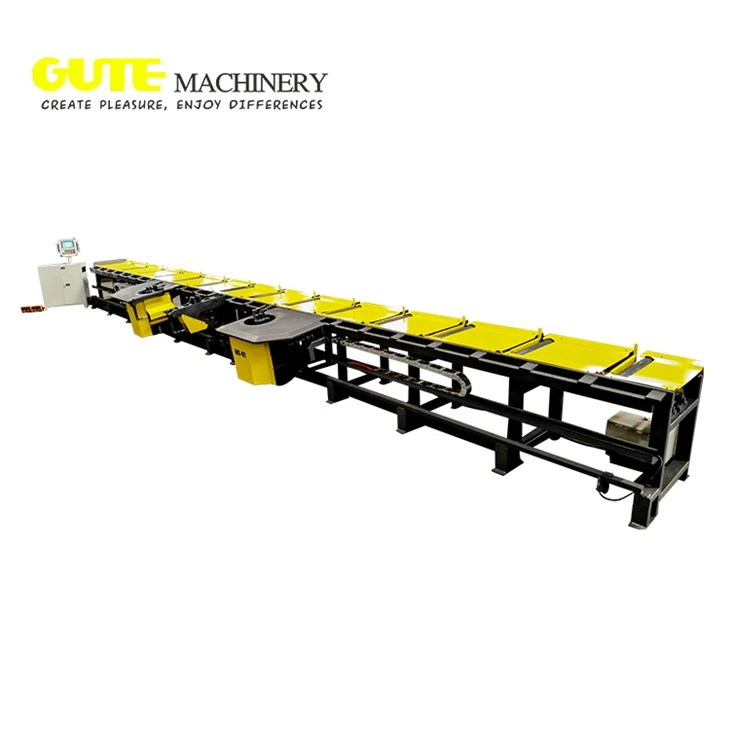

WS42-vaakasuora terästangon taivutuskeskus-tarkkuuden hallinta ylimääräiselle rebarille Bendinille

Tuotekuvaus

WS42-vaakasuoran palkkien taivutuskeskus on edistyksellinen CNC-kontrolloima teollisen rebar-prosessointiratkaisu, joka on suunniteltu taivuttamaan ylimääräisiä teräspalkkeja, joilla on nopea, konsistenssi ja eteenpäin/käänteinen kulmaohjaus. Jopa 11 metrin pituisella pituudella, taivutusnopeus 45–60 astetta /s ja eteenpäin /käänteinen taivutusalue 0–180 astetta /0–120 astetta, se on ylin valinta valmistajille, jotka tuottavat vahvistushäkkejä, kasa häkkejä, suuria sekoittimia ja räätälöityjä baarimuotoja.

27 kW: n järjestelmän ohjaamana tämä kone yhdistää täyspitkän servo-ruokinnan, automaattisen kiinnittimen ja ohjelmoitavan taivutuslogiikan yhdeksi korkean tehokkuuden yksiköksi.

Tekniset eritelmät

Ominaisuus	Arvo
Käyttää	Baari
Ruokinnan nopeus	20 m/min
Taivutusnopeus	45–60 astetta /s
Taivutuskulma	Eteenpäin: 0–180 aste, käänteinen: 0–120 astetta
Lyhin taivutuspituus	950 mm
Pisin taivutuspituus	11 000 mm
Liikkumisnopeus	0,5–0,9 m/s
Asennettu virta	27 kW
Jännite	220 V - 415 V, 50/60Hz
Konekoko (L × W × H)	2.8 × 3.0 × 1.1 m
Nettopaino	6,5 tonnia
Sertifikaatti	ISO 9001: 2008, CE
Takuu	Yksi vuosi
Merkki	Paina
Lähtöpaikka	Sichuan, Kiina

Keskeiset ominaisuudet

Erityisen pitkä taivutusalue
Taivuttaa jopa 11 metriä yhdessä operaatiossa, mikä on ihanteellinen rakenteelliselle ja infrastruktuurin rappiolle.

Eteenpäin ja käänteinen kulman ohjaus
Täysin ohjelmoitava eteenpäin suuntautuva taivutus (enintään 180 asteeseen) ja käänteistä taivutusta (jopa 120 asteeseen) lisäävät suunnittelun joustavuutta.

Teollisuusluokan moottorijärjestelmä
27 kW asensi tehoa ja servo -paikannus tuottaa suurta vääntömomenttia ja tasaista tarkkuutta.

Korkea tuottavuus
Kaksois servojärjestelmä tukee jatkuvaa ruokintaa ja nopeaa taivutusta ilman uudelleen sijoittamista.

Integroitu taivutuslogiikka
Advanced PLC -järjestelmä mahdollistaa eräohjelmointia, muotokirjaston ja manuaalisen ohittamisen tarvittaessa.

Sovellukset

Betonipylväät ja häkin valmistus

Infrastruktuurihankkeiden pitkä sekoitustuotanto

Silta- ja tunnelin vahvistuspalkin taivutus

Teollisuuspalkinjalostuskeskukset, joilla on suuren määrän tarpeita

Laatu ja vaatimustenmukaisuus

Esine	Yksityiskohta
Koneet testiraportti	Toimitettu
Video lähtevä tarkastus	Käytettävissä oleva
Sertifikaatit	CE, ISO 9001: 2008
Takuu	1 vuoden täysi konetakuu
Myynnin jälkeinen tuki	Etätuki ja ulkomaan tekninen palvelu käytettävissä

Pakkaus ja toimitus

Yksityiskohta	Eritelmä
Pakettityyppi	Teräskehys tai vientilaatu
Pakkauskoko	1280 × 300 × 110 cm
Karkea paino	6500 kg
Toimitusaika	30-60 työpäivää kokoonpanon perusteella
Lähetysehdot	FOB / CIF / CFR saatavilla maailmanlaajuisesti

Johtopäätös

WS42-vaakasuuntainen kadun taivutuskeskus tarjoaa huippuluokan automaation, pitkän palkin käsittelykyvyn ja älykkään kulmanhallinnan yhdessä raskaan paketin paketissa. Suuren mittakaavan terästen valmistukseen osallistuville tehtaille ja urakoitsijoille tämä malli on luotettava valinta vähentää manuaalista käsittelyä, parantaa taiteen tarkkuutta ja lisätä kokonaistuotantoa.
